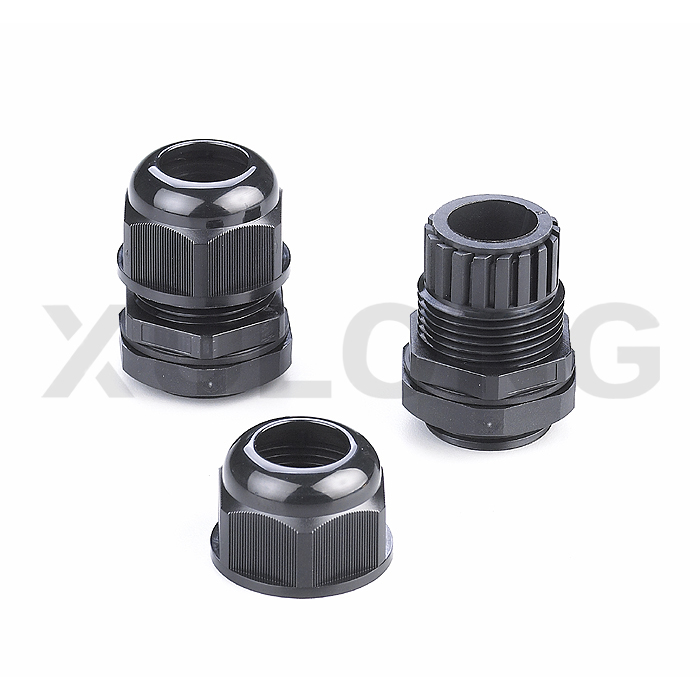

尼龙电缆接头XL-M,XL-PG(连体)

所属：尼龙电缆接头XL-M,XL-PG(连体)

返回列表

此产品包含以下详细资料

产品描述

·螺牙规格:
·产品材质:

·保护等级:
·工作温度:
·产品特性:

·颜色种类:

公制牙(Metric)、PG牙、G (PF / BSP / PS)牙、NPT牙。
A.C.F部分采用UL认可之尼龙PA66(防火等级UL94V-2)制成;(可定制UL认可的V-0防火等级尼龙原料);
B.D部分采用三元乙丙耐候橡胶制成。(可定制耐寒、耐高温橡胶;耐高酸碱、耐化学与抗腐蚀橡胶)。
IP68-10
静态-40℃至100℃,或瞬间可耐热至120℃;动态-20℃至80℃，或瞬间可耐热至100℃.
特殊夹紧爪与夹紧圈之设计，夹紧电缆范围大，抗拉力特强，可防水、防尘、抗盐、耐弱酸、酒精、油、油脂及一般溶剂。
黑色、灰色，其它颜色可定做。

螺牙规格	编号	电缆范围	螺纹外径	螺纹长度	扳手径	包装
Thread	Item.No.	Cable Range	Thread O.D.	Thread Length	Spanner Size	Std.Pkg
		Ф(mm)	C1(mm)	C2(mm)	A&F(mm)	(pcs)
M8x1.25	XL-M8-2.5	1-2.5	8	7.5	12/13	50
M8x1.25	XL-M8-4.8	2-4.8	8	7.5	12/13	50
M10x1.5	XL-M10 -3	1-3	10	8	15/13	50
M10x1.5	XL-M10 -6	3-6	10	8	15/13	50
M12x1.5	XL-M12S -3	1-3	12	8.5	18/15	50
	XL-M12S-6	3-6.5	12	8.5	18/15	50
	XL-M12SL-3	1-3	12	15	18/15	50
	XL-M12SL-6	3-6.5	12	15	18/15	50
	XL-M12 -5	3-5.5	12	8.5	18/19	50
	XL-M12 -7	4-8	12	8.5	18/19	50
	XL-M12L -5	3-5.5	12	15	18/19	50
	XL-M12L -7	4-8	12	15	18/19	50
M16x1.5	XL-M16S -5	3-5.5	16	10	22/19	50
	XL-M16S -8	4-8	16	10	22/19	50
	XL-M16SL-5	3-5.5	16	15	22/19	50
	XL-M16SL-8	4-8	16	15	22/19	50
	XL-M16 -7	3-7	16	10	22/22	50
	XL-M16 -10	5-10	16	10	22/22	50
	XL-M16L -7	3-7	16	15	22/22	50
	XL-M16L -10	5-10	16	15	22/22	50
M18x1.5	XL-M18 -7	3-7	18	10	24/22	50
	XL-M18 -10	5-10	18	10	24/22	50
	XL-M18L -7	3-7	18	15	24/22	50
	XL-M18L -10	5-10	18	15	24/22	50
M20x1.5	XL-M20M -7	3-7	20	10	27/22	50
	XL-M20M -10	5-10	20	10	27/22	50
	XL-M20S -9	5-9	20	10	27/24	50
	XL-M20S -12.5	6-12.5	20	10	27/24	50
	XL-M20SL -9	5-9	20	15	27/24	50
	XL-M20SL-12.5	6-12.5	20	15	27/24	50
	XL-M20 -11	5-11	20	11	27/27	50
	XL-M20 -13.5	8.5-14	20	11	27/27	50
	XL-M20L -11	5-11	20	15	27/27	50
	XL-M20L -13.5	8.5-14	20	15	27/27	50
M22X1.5	XL-M22 -11	5-11	22	11	30/27	50
M22X1.5	XL-M22 -13.5	8.5-14	22	11	30/27	50
M24X1.5	XL-M24 -11	5-11	24	11	30/27	50
M24X1.5	XL-M24 -14	8.5-14	24	11	30/27	50
M25x1.5	XL-M25S -11	5-11	25	11.6	33/27	50
	XL-M25S -14	8.5-14	25	11.6	33/27	50
	XL-M25 -13	7-13	25	11.6	33/33	50
	XL-M25 -18	12.5-18	25	11.6	33/33	50
	XL-M25L -13	7-13	25	15	33/33	50
	XL-M25L -18	12.5-18	25	15	33/33	50
M32x1.5	XL-M32 -17.5	13-17.5	32	15	41/42	20
M32x1.5	XL-M32 -25	17-25	32	15	41/42	20
M36x1.5	XL-M36 -17.5	13-17.5	36	12	45/42	20
M36x1.5	XL-M36 -25	17-25	36	12	45/42	20
M40x1.5	XL-M40 -26.5	18-25	40	15	50/52	10
M40x1.5	XL-M40 -31	23-32	40	15	50/52	10
M50x1.5	XL-M50 -32	25-32	50	15	62/62	10
M50x1.5	XL-M50 -41	30-41	50	15	62/62	10
M63x1.5	XL-M63 -41	29-38	63	18	75/65	10
M63x1.5	XL-M63 -46	35-46	63	18	75/65	10

螺牙规格	编号	电缆范围	螺纹外径	螺纹长度	扳手径	包装
Thread	Item.No.	Cable Range	Thread O.D.	Thread Length	Spanner Size	Std.Pkg
		Ф(mm)	C1(mm)	C2(mm)	A&F(mm)	(pcs)
PG7	XL-PG7S -3	1-3	12.5	8	17/15	50
	XL-PG7S -6	3-6.5	12.5	8	17/15	50
	XL-PG7SL -3	1-3	12.5	15	17/15	50
	XL-PG7SL -6	3-6.5	12.5	15	17/15	50
	XL-PG7 -5	3-5.5	12.5	8	17/19	50
	XL-PG7 -7	4-8	12.5	8	17/19	50
PG9	XL-PG9 -5.5	3-5.5	15.2	8.2	22/19	50
	XL-PG9 -7.5	4-8	15.2	8.2	22/19	50
	XL-PG9L -5.5	3-5.5	15.2	15	22/19	50
	XL-PG9L -7.5	4-8	15.2	15	22/19	50
PG11	XL-PG11 -7	3-7	18.6	10	24/22	50
	XL-PG11 -10	5-10	18.6	10	24/22	50
	XL-PG11L -7	3-7	18.6	15	24/22	50
	XL-PG11L -10	5-10	18.6	15	24/22	50
PG13.5	XL-PG13.5-9	5-9	20.4	10	27/24	50
	XL-PG13.5-12.5	6-12.5	20.4	10	27/24	50
	XL-PG13.5L-9	5-9	20.4	15	27/24	50
	XL-PG13.5L-12.5	6-12.5	20.4	15	27/24	50
PG16	XL-PG16 -11	5-11	22.5	10.8	30/27	50
	XL-PG16 -14	8.5-14	22.5	10.8	30/27	50
	XL-PG16L -11	5-11	22.5	15	30/27	50
	XL-PG16L -14	8.5-14	22.5	15	30/27	50
PG19	XL-PG19 -11	5-11	24	11	30/27	50
PG19	XL-PG19 -14	8.5-14	24	11	30/27	50
PG21	XL-PG21 -13	7-13	28.3	12	36/33	50
	XL-PG21 -17.5	12.5-18	28.3	12	36/33	50
	XL-PG21L -13	7-13	28.3	15	36/33	50
	XL-PG21L -17.5	12.5-18	28.3	15	36/33	50
PG25	XL-PG25 -20	14-20	30	13	36/37	50
PG29	XL-PG29 -17.5	13-17.5	37	12	46/41	20
PG29	XL-PG29 -25	17-25	37	12	46/41	20
PG36	XL-PG36 -25.5	17-25.5	47	14	57/52	10
PG36	XL-PG36 -31	24-32	47	14	57/52	10
PG42	XL-PG42 -32	25-32	54	15	64/62	10
PG42	XL-PG42 -41	30-41	54	15	64/62	10
PG48	XL-PG48 -38	29-38	59.3	18.2	70/65	10
PG48	XL-PG48 -45.5	35-45.5	59.3	18.2	70/65	10
Thread	Item.No.	Cable Range	Thread O.D.	Thread Length	Spanner Size	Std.Pkg
		Ф(mm)	C1(mm)	C2(mm)	A&F(mm)	(pcs)
G(PF)1/4"	XL-G1/4 -5	3-5.3	13.157	8.5	19/19	50
G(PF)1/4"	XL-G1/4 -8	4-8	13.157	8.5	19/19	50
G(PF)3/8"	XL-G3/8 -7	3-7	16.662	10	22/22	50
G(PF)3/8"	XL-G3/8 -10	5-10	16.662	10	22/22	50
G(PF)1/2"	XL-G1/2 -9	5-9	20.955	10	27/24	50
G(PF)1/2"	XL-G1/2 -12.5	6-12.5	20.955	10	27/24	50
G(PF)3/4"	XL-G3/4 -13	7-13	26.441	12	36/33	50
G(PF)3/4"	XL-G3/4 -17.5	12.5-18	26.441	12	36/33	50
G(PF)1"	XL-G1 -17.5	13-17.5	33.249	15	46/41	20
G(PF)1"	XL-G1 -25	17-25	33.249	15	46/41	20
G(PF)1 1/4"	XL-G11/4-25.5	17-25.5	41.91	15	57/52	10
G(PF)1 1/4"	XL-G11/4-31	24-32	41.91	15	57/52	10
G(PF)1 1/2"	XL-G1 1/2 -32	25-32	48	16	60/62	10
G(PF)1 1/2"	XL-G1 1/2 -41	30-41	48	16	60/62	10
螺牙规格	编号	电缆范围	螺纹外径	螺纹长度	扳手径	包装
Thread	Item.No.	Cable Range	Thread O.D.	Thread Length	Spanner Size	Std.Pkg
		Ф(mm)	C1(mm)	C2(mm)	A&F(mm)	(pcs)
NPT1/4"	XL-NPT1/4 -5.5	3-5.5	13.157	8.5	19	50
NPT1/4"	XL-NPT1/4 -6.8	4-8	13.157	8.5	19	50
NPT3/8"	XL-NPT3/8 -7	3-7	16.662	10	22	50
NPT3/8"	XL-NPT3/8 -10	5-10	16.662	10	22	50
NPT1/2"	XL-NPT1/2 -9	5-9	20.955	10	24	50
NPT1/2"	XL-NPT1/2 -13	6-12.5	20.955	10	24	50
NPT3/4"	XL-NPT3/4 -13	7-13	26.441	15	33	50
NPT3/4"	XL-NPT3/4 -18	12.5-18	26.441	15	33	50
NPT1"	XL-NPT1 -17.5	13-17.5	33.249	17	41	20
NPT1"	XL-NPT1 -25	17-25	33.249	17	41	20
NPT1 1/4"	XL-NPT11/4-25.5	17-25.5	41.91	17	52	20
NPT1 1/4"	XL-NPT11/4-31	24-32	41.91	17	52	20
